eDrawings für CATIA V5
Anzeigen, veröffentlichen und teilen
eDrawings für CATIA V5 ist das erste Werkzeug für die E-Mail gestützte Teamarbeit: entwickelt, um die gemeinsame Nutzung und Beurteilung von 2D und 3D Produkt Design Daten zu erleichtern. eDrawings ist ein Plug-In für CATIA V5 und ermöglicht das Publizieren der CATIA V5 Dateien als schreibgeschützte und ultra-kompakte (bis 95% Komprimierung) eDrawings Dateien für Visualisierung, Teamarbeit und Überprüfung des Entwurfs.
Eine unbegrenzte Anzahl von Empfängern ist in der Lage, zur Prüfung freigegebene eDrawings Dateien ganz einfach hinsichtlich der Produktgestaltung zu erkunden, Anmerkungen hinzu zufügen und Feedback zu geben. Mit eDrawings ist keine zusätzliche Software erforderlich für die Überprüfung der Produktgestaltung, das Hinzufügen von Anmerkungen, Messen und die dynamische Erstellung von Schnitten.
eDrawings Dateien können als selbstausführbare Exe und ZIP Dateien gespeichert werden, die den Viewer und die Konstruktionsdaten beinhalten. Mit der eDrawings EXE braucht der Empfänger keinerlei zusätzliche Software herunter zu laden oder zu installieren. Der Export zu verschiedenen Bildformaten oder zu STL ist ebenfalls verfügbar.
eDrawings bietet die Möglichkeit einer besseren Kontrolle der Entwurfsinformationen durch eine Sperre des Messens und STL Exports sowie Passwort Schutz.
Unterstützte Dateiversionen
Anzeigen, Veröffentlichen und Freigeben von exakten, schreibgeschützten Darstellungen von CATIA V5-Teilen, -Baugruppen und -Zeichnungen für die Konstruktionsprüfung und Zusammenarbeit.
Unterstützte CATIA V5 Versionen - CATIA V5-6R2020, CATIA V5-6R2021, and CATIA V5-6R2022
Hier geht es zum Download:
Leistungsmerkmale & Nutzen von eDrawings für CATIA V5
Dynamischer Querschnitt
Betrachten Sie Querschnitte von Bauteil- und Baugruppendateien, indem Sie eine Vielzahl von Querschnittsebenen erstellen.
Messen
Verwenden Sie das Werkzeug Messen, um exakte Abmessungen in Teilen, Baugruppen und Teilbildern zu messen.
Unterstützung von Erfassungen und 3D Anmerkungen
Exportieren Sie Erfassungen und Anmerkungen in eDrawings.
Masse-Eigenschaften
Prüfen von Masse, Volumen, Dichte (nur Teile), und Oberfläche des Modells.
Komponenten verschieben
In einem Assembly oder einer davon abgeleiteten Zeichnung können Komponenten verschoben, angezeigt oder ausgeblendet werden. Es können auch komplette Unterbaugruppen verschoben werden.
Anmerkungen
Mit den Markup Werkzeugen können zu den Anmerkungen geometrischen Elemente, Wolken, Text oder Bemaßungen hinzu gefügt werden.
Publizieren in Stapelverarbeitung, Kommandozeilen- und Zeitsteuerungsutility
Erzeugen von eDrawings mit Stapelverarbeitung aus CATIA V5 mit Zeitsteuerungsutility. Einbinden der eDrawings Erstellung ind den PLM Workflow mit der Kommandozeilenutility.
3D Daten in Zeichnungen
Effektivere Visualisierung von Zeichnungen durch den Export schattierter 3D Modell in Zeichnungsdateien.
Layouts
Erstellen und Anordnen individueller Ansichten in einer Zeichnung ohne Bezug zu den Ansichten der Originalzeichnung. eDrawings Layouts richten die Ansichten automatisch intelligent aus und ermöglichen dem Empfänger den Druck oder Export eines Teilbereichs der Zeichnung.
Animation
Darstellen, wie Zeichnungsansichten zueinander in Beziehung stehen. Auf Knopfdruck animiert eDrawings alle Zeichnungsansichten. Am besten selbst ausprobieren!
Stempel einfügen
Firmen Logos oder andere Bilddateien können als Stempel in die eDrawings Datei eingefügt werden.
Datenschutz
Passwortschutz für eDrawings, Deaktivierung von Messungen und STL-Export zum Schutz sensibler Daten.
Speichern als STL, Bildformate

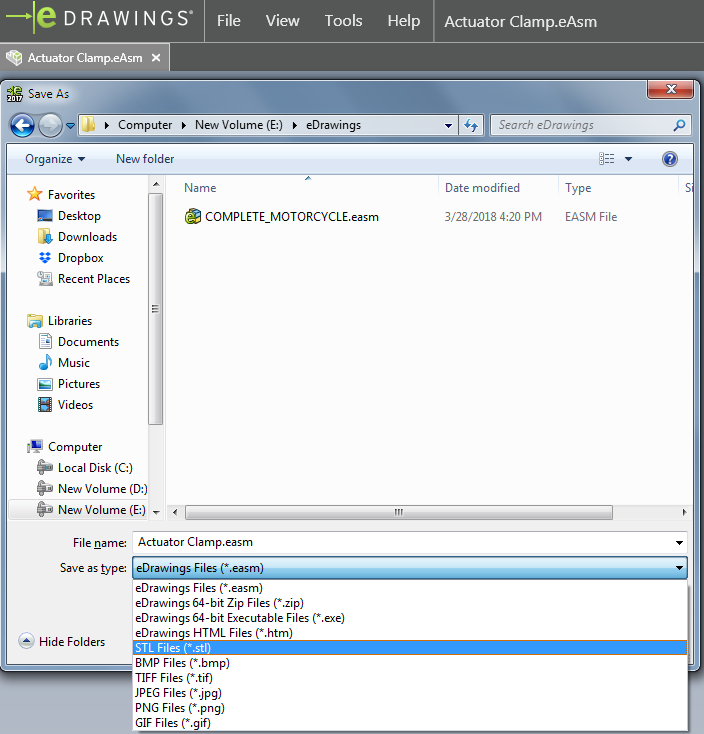

Der eDrawings-Viewer kann optional die eDrawings Dateien als STL exportieren.
3D-Zeiger
Mit dem 3D-Zeiger können Sie Geometrien in mehreren Ansichten leicht identifizieren und zuordnen.
